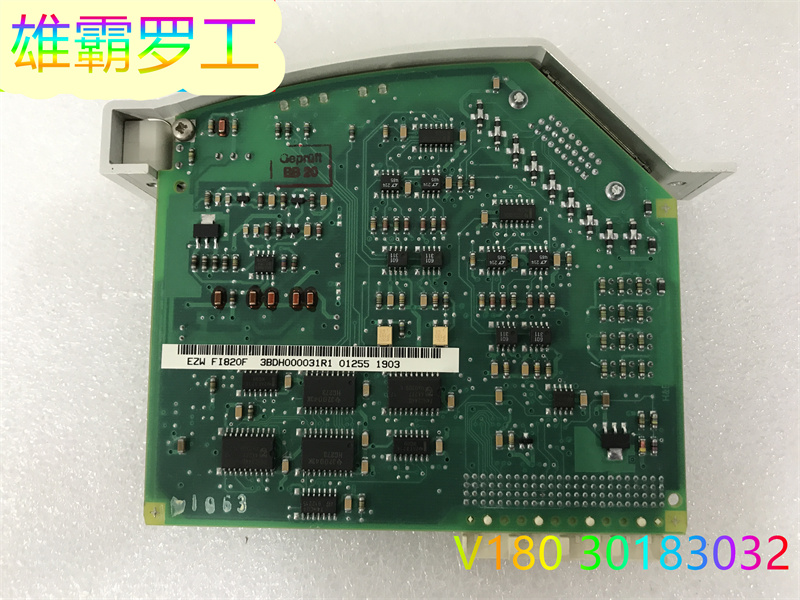

ABB FI820F 現場控制器

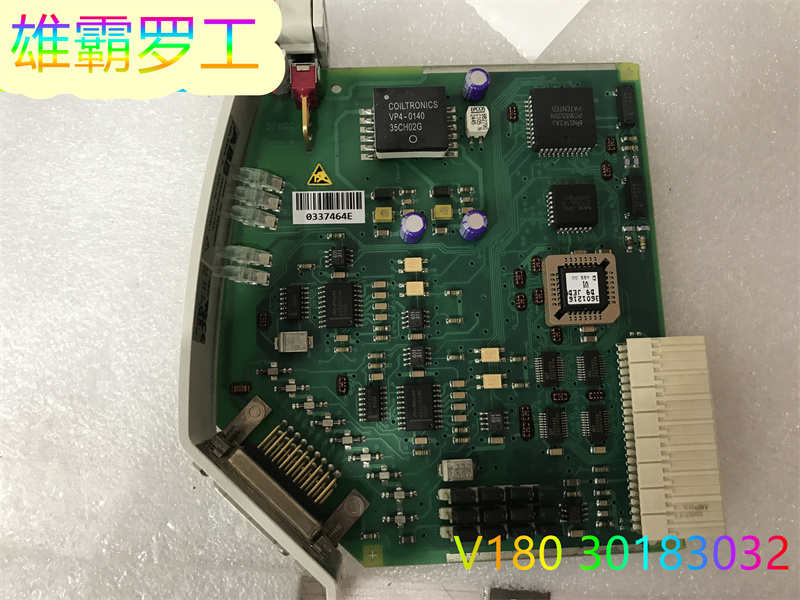

CPU主板包含微處理器和RAM、實時時鐘、LED指示燈、啟動按鈕和緊湊型閃存接口。

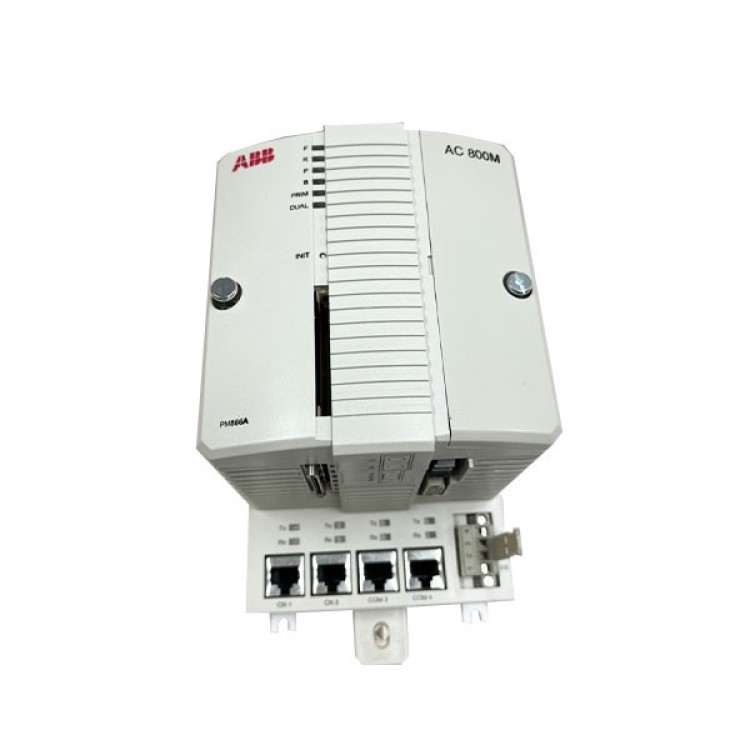

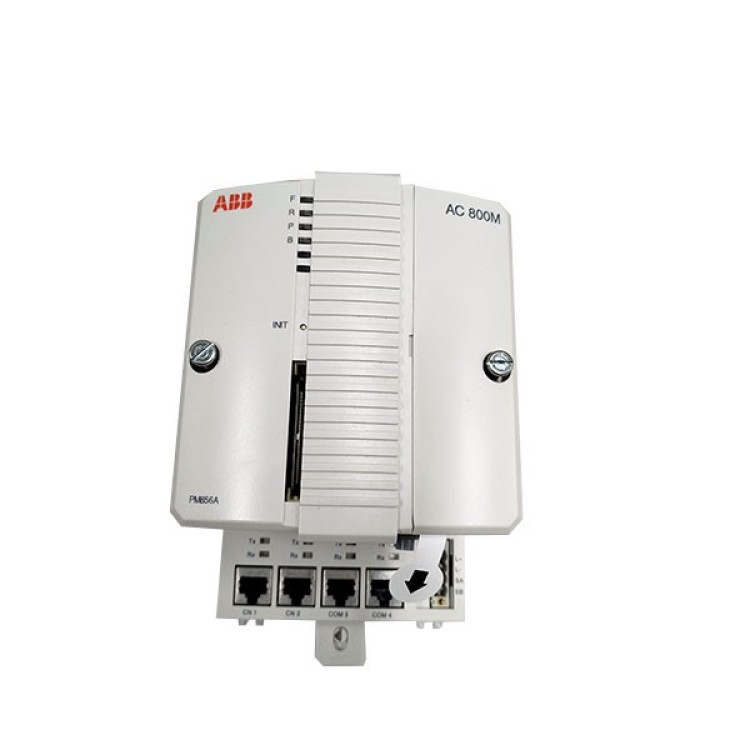

PM856A控制器的底板有兩個RJ45以太網端口(CN1、CN2)用于連接到控制網絡，以及兩個RJ45串行端口(COM3、COM4)。其中一個串行端口(COM3)是帶有調制解調器控制信號的RS-232C端口，而另一個端口(COM4)則被隔離并用于連接配置工具。
簡單DIN軌道連接/卸料程序，使用的滑道&鎖機構。所有base plates都有的以太網地址，每個CPU都有一個硬件標識。地址可以在連接到TP830 base plate的以太網地址標簽上找到。
功能與優點
可靠性和簡單故障診斷程序
模塊化，允許逐步擴展
IP20類保護，不需要存儲模塊
控制器可配置為800xA control builder
控制器已獲得完整的EMC認證
基于標準的硬件，用于實現佳通信連接(以太網、PROFIBUS DP等)。
AC800M集成了多種通信功能、可以實現冗余，并且支持寬范圍的I/O信號，同時也包括在危險區域的本質安全信號。AC800M控制器通過Compact Control Builder編程軟件為其編程組態，使得AC800M控制器可以實現各種控制應用?？芍貜?fù)使用代碼和庫文件的功能特點也使AC800M的應用程序更加容易組態和建立。
從基本邏輯運算到控制或二者兼而有之，從少量的I/O點到數千點的應用、從本地安裝到遠程安裝，AC800M都能應付自如。
AC800M模件的公共特性之一為低能耗，散熱問題幾乎可以不予考慮并可以方便地緊湊安裝。在多數情況下，AC800M控制器可密閉安裝在無風扇、無開口、無空氣過濾等類似設備的柜中。因此，許多潛在的故障因素被消除，確保了控制器的高可靠性。
AC800M控制器性能
·CPU板上集成供電單元、CPU處理器及內存
·五款不同的控制器類型共用戶選擇
·分別為PM851、PM856、PM860、PM861、PM864、PM865
·內存存儲運行Firmware，控制單元硬件配置信息及應用程序
·支持12個現場總線模塊擴展
·集成2個Ethernet接口，2個RS232C接口，ModulBus電氣及光纖擴展接口
·支持冗余設置，減少故障點錯誤并控制系統運行效率
·多至16個任務，小任務周期1ms，SOE順序發生事件分辨率<1ms
CPU可以通過以太網接口實現控制器級的通信，2個以太網口可設置為冗余，并內置冗余切換程序，用于提高系統可靠性。
AC800M控制器作為控制網絡中的一個重要組件，支持冗余及非冗余兩種工作模式，及客戶/服務器兩種通信服務模式。作為客戶端服務可以實現控制器之間以及與工程師站軟件的通信。通過OPC Server服務也可實現與三方軟件及系統如HMI之間的數據通信。
AC800M控制器支持多種目 前常用的通信協議包括MasterBus 300、COMLI、Modbus和Siemens 3964R，可以與其他控制器、自動化系統和現場設備輕松的進行通信。AC800M控制器也支持附加的串口通信協議，適合與諸如終端、打印機和特殊控制器的外部設備進行通信。
組態和下載
應用程序可以通過CF閃存卡保存并下載到控制器，也可以通過串口或以太網絡裝載到目標控制器的RAM內存中（RAM內存需要電池備份）。
通過CF閃存卡裝載應用程序的方式非常適合制造業應用程序，用戶可以節省應用軟件程序大批量重復下載的時間。
另外，通過串口和以太網裝載程序的方式更加適用于大型程序的應用，在這方面，工程任務程序的檢測和改善變得尤為重要。
硬 件
AC800M及相關模件均采用DIN導軌式安裝，每個模件由一可拆卸單元及相互連接的基座組成，基座實現模件間的外部連接，包括供電及通訊。
控制器的核心為處理器模件及基座，其上安裝的兩個IEEE802.3以太網口可連接至控制網、監控系統或Control Builder M組態工具。
同時還提供了兩個可替代以太網方式的RS232 C口可連接至Control Builder或監控系統或其它符合通訊協議要求的子系統。用戶也可自定義通訊協議。
其中一個RS232 C口用于短信息的傳遞，如：編程工具，因此其只提供部分RS232 C 信息。另一通訊口用于長信息的傳輸，它提供了完全格式的RS232 C 信息，如：調制解調器的控制。
模件的左側有一用于通訊擴展（CEX）的插槽。系統提供了Profibus DP、FF、Modbus等多種類型的通訊模件，控制器可連接多至12個通訊模件。
1、性能：支持 250us-8 個軸、500us-32 軸、4ms-256 軸運算速度；
2、功能：同步支持機械手、CNC、電子凸輪、電子齒輪；
3、高精：抖動 30us 以內；
4、計算算力：i7+128GSSD+4GDDR為計算提供澎湃動力；
5、數據處理庫：用于大數據處理、文件處理、產線數據收集與處理；
6、豐富的數據交互通道，一網到底：OPC UA+EtherNet/IP等工業總線；
7、4網口設計：雙 EtherCAT 口，可以兼顧高響應實時軸控和 PTP點位控制 ；
8、雙EtherNet 口，一個口設備間的組網，一個口連接信息層，IP 分開，安全隔離。
AC800M是Compact Products 800系列產品中的一個重要組件，它是一款基于導軌安裝的模塊化的控制器，包含了CPU、通信模塊、電源模塊及一系列附件。
AC800M是Compact Products 800系列產品中的一個重要組件，它是一款基于導軌安裝的模塊化的控制器，包含了CPU、通信模塊、電源模塊及一系列附件。集成了多種通信功能、可以實現冗余，并且支持寬范圍的I/O信號，同時也包括在危險區域的本質安全信號。AC800M控制器通過Compact Control Builder編程軟件為其編程組態，使得AC800M控制器可以實現各種控制應用?？芍貜?fù)使用代碼和庫文件的功能特點也使AC800M的應用程序更加容易組態和建立。
從基本邏輯運算到控制或二者兼而有之，從少量的I/O點到數千點的應用、從本地安裝到遠程安裝，AC800M都能應付自如。
AC800M控制器是ABB公司2002年推出的又一家族現場總線控制器，按照性能劃分AC800M有多達9種控制器供選擇，與AC800F不同的是AC800M只配有組態軟件CCB，沒有自己的人-機監控軟件，可選用三方軟件作為自己的人-機監控軟件，所以較適合工程公司使用。同樣AC800M也可實現控制器冗余、通訊冗余和電源冗余。
AC800M控制器主單元 型號
PM851K01 8M
PM856K01
PM860K01
PM861K01 16M
PM861K02 16M 冗余
PM864K01 32M
PM864K02 32M 冗余
PM865K01 32M High Intergrity
PM865K02 32M 冗余 High Intergrity
其它通訊模件 型號
CI853 雙RS232-C
CI854 Profibus DP
CI855 MB300
CI856 S100 I/O
CI857 INSUM
CI858 DriveBus
CI862 TRIO
軟件包 型號
CCB 工程師站軟件 4.1,Product Box
OPC OPC Server for AC800M License
附件 型號
SB821 外部備份電池模件
SS823 電源切換單元
TK851V010 冗余控制器連接電纜
TB852 冗余控制器連接終端
