ABB 全新原裝 5SHY4045L0004 3BHB021400R0002 3BHE039203R0101 GVC736CE101
以下是幾款A(yù)BB產品的規格：
ABB產品廣泛應用于以下領域：
以下是幾款A(yù)BB產品的參數：
GVC736CE101: 視頻監控設備，分辨率1920×1080，支持H.264和MJPEG編碼。
IGCT器件的前世今生
回顧IGCT器件的發展史，要從晶閘管說起。晶閘管自從1957年在美國通用公司誕生以來，經過隨后20多年的發展，已經形成了從低壓小電流到高壓大電流的系列產品，早期的大功率變流器幾乎全部采用晶閘管。半個世紀之后，晶閘管憑借其無與倫比的大容量和可靠性、技術成熟性和價格優勢，依舊在大功率變頻調速、高壓直流輸電（HVDC）、柔性交流輸電（FACTS）等領域中廣泛應用。到了20世紀70年代后期，晶閘管的一種派生器件——門極可關斷晶閘管（GTO）得到了快速發展。GTO是一種全控型器件，比傳統晶閘管具有更大的靈活性，被廣泛應用于軋鋼、軌道交通等需要大容量變頻調速的場合。但是由于GTO的驅動電路十分復雜且功耗很大，在關斷時還需要額外的吸收電路，因此隨著后來出現的絕緣柵雙極型晶體管（IGBT）、IGCT等器件性能不斷提升，GTO逐漸被取代。

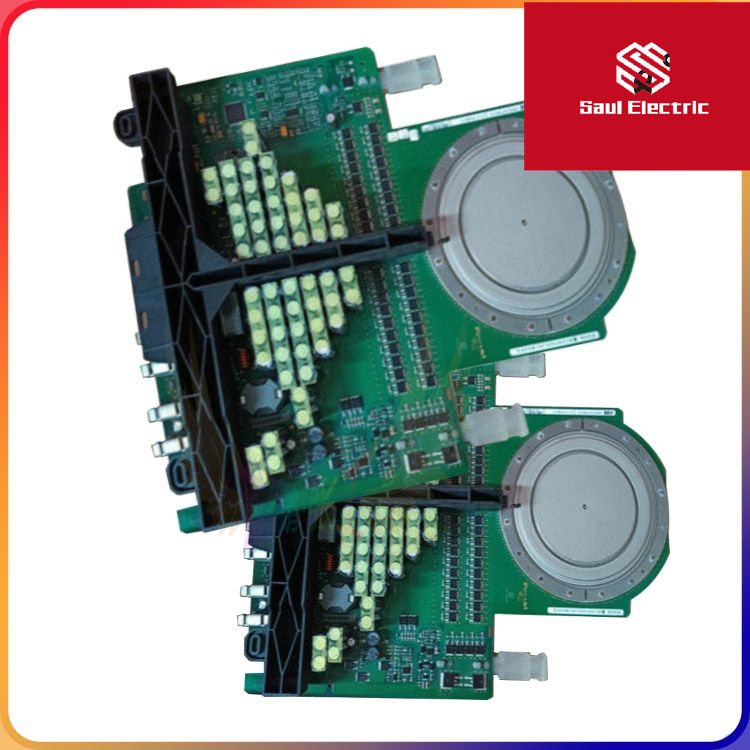

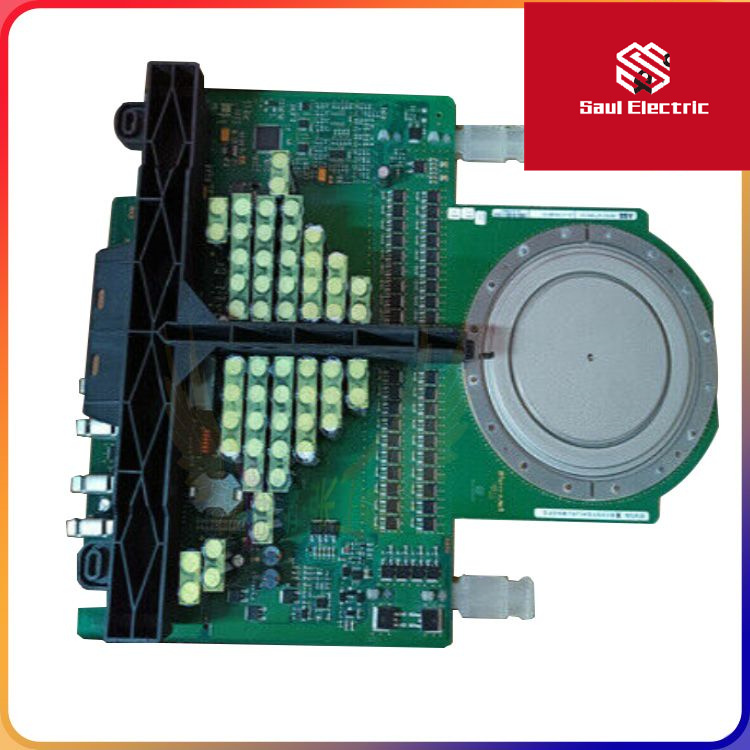

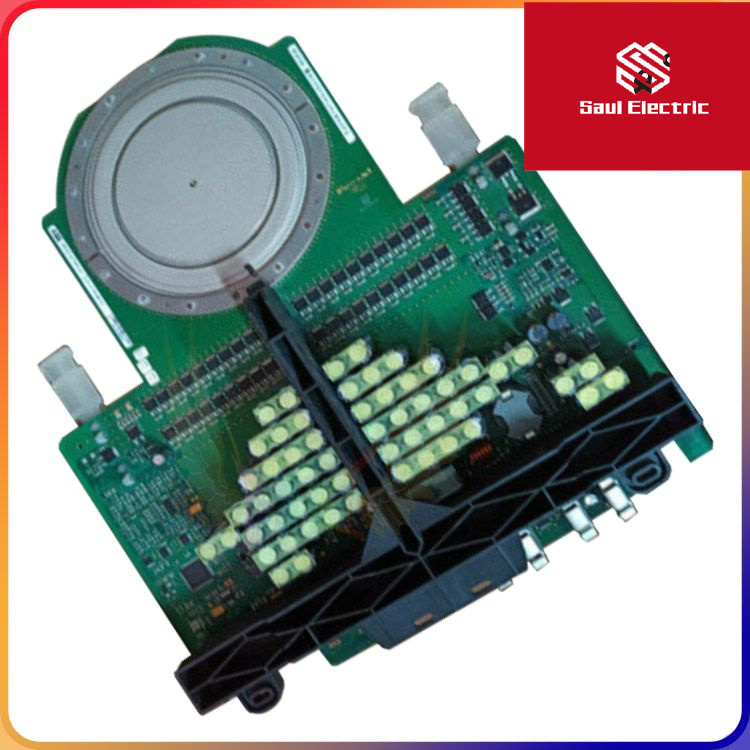

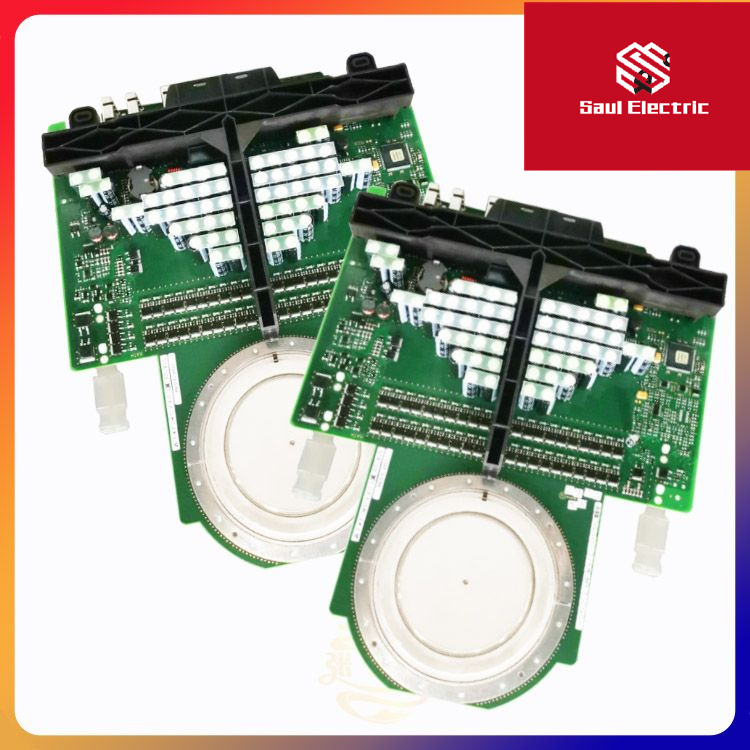

5SHY4045L0004 3BHB021400R0002 是IGCT(門極換流晶閘管)和集成門極驅動電路的合稱，其具有GTO高阻斷能力和低通態壓降，以及和IGBT相同的開關性能，是一種較理想的兆瓦級、中壓開關器件，廣泛應用于大功率中壓變流器。基本工作原理如下：
當IGCT工作在導通狀態時，是一個像晶閘管一樣的正反饋開關，其特點是攜帶電流能力強和通態壓降低。在關斷狀態下，IGCT門--陰極間的pn結提前進入反向偏置，并有效地退出工作，整個器件呈晶體管方式工作，該器件在這兩種狀態下的等效電路 IGCT關斷時，通過打開一個與陰極串聯的開關(通常是MOSFET)，使P基極n發射極反偏，從而迅速阻止陰極注入，將整體的陽極電流強制轉化成門極電流(通常在lμs內)，這樣便把GTO轉化成為一個無接觸基區的PNP晶體管，消除了陰極發射極子收縮效應。這樣，它的最大關斷電流比傳統GTO的額定電流高出許多。5SHY4045L0004 3BHB021400R0002由于IGCT在增益接近1時關斷，因此，保護性的吸收電路可以省去。 由于IGCT內部是在基極開路的狀態下以晶體管模式對陽極電流進行關斷，可以避免出現所謂的“GTO”狀態，關斷過程中允許更高的陽極電壓上升率，而且關斷動作非?？煽恳虼薎GCT兼有晶閘管的低通態壓降和高阻斷電壓，以及晶體管穩定的關斷特性，是一種比較理想的大功率半導體開關器件。由于門極驅動電路必須在關斷過程中迅速轉移所有的陽電流。因此，IGCT設計必須采用電感相當?shù)偷拈T極驅動電路。實際中可根據器件要求采用多層布線印刷線路板。5SHY4045L0004 3BHB021400R0002綜上可知IGCT具有以下特點：IGCT環流關斷時間時間可降至lμs以內，這為實現簡單耐用的高壓串聯打下基礎；由于IGCT能非常均勻的工作，因此可顯著減少或忽略吸收電路及逆變器的損耗；由于門極關斷電荷較低，可顯著降低門極驅動功率。
ABB (07KT98 WT98,07KT97 WT97,DCP10...)
★AC800M series (CI854AK01,CI867K01,PM861AK02,PM891K01...）
★AC800F series (EI803F,EI813F,FI830F,FI820F....)
★AC31 series controller module
★800xA series modules
★Bailey INFI 90 module (PP D113,SPHSS03,SPASI23,SPBRC300,SPNPM22...)
★DSQC robot module spare parts (DSQC679,DSQC346C,DSQC365...)
★Advant OCS system spare parts (DSAX452,TC512V1,DSAI133...)
Ovation (1C31194G01,1C31197G01,5X00106G01,1C31125G02...)
YOKOGAWA (CP345,CP451-10,AMM12C,AAI141-S00...)
FOXBORO (FCP270,FBM217,FBMSVH，F(xiàn)BMSSW，F(xiàn)BM213...)
BACHMANN (MPC240,CM202,DI232,MPC240,NT255,AIO288...)
Honeywell（FC-SAI-1620M，MC-TAOY22，CC-PDOB01...）
(1)本產品均采用全數字移相觸發集成電路，實現了控制電路和晶閘管主電路集成一體化， 使模塊具備了弱電控制強電的電力調控作用。
(2)采用進口方形芯片，模塊壓降小、功耗低，;采用進口貼片元件，觸發控制電路的可靠性;采用(DCB)陶瓷覆銅板，導熱性能
好,熱循環負載次數國家標準近10倍;采用導熱絕緣封裝材料，絕緣、防潮性能優良。
(3)觸發控制電路、主電路和導熱底板相互隔離，導熱底板不帶電,絕緣強度22500V (RMS) ， 人身安全。
(4)三相交流模塊輸出對稱性好，直流分量小。大規格模塊具有過熱、過流、缺相保護作用。
(5)輸入0~ 10V直流控制信號或0 ~ 5V直流控制信號、4~ 20mA儀表信號,均坷實現對主電路輸出電壓進行平滑調節;可手動、儀表或微機控
(6)適用于阻性和感性負載。
1、模塊電流規格的選取
考慮到電網電壓的波動和負載在起動時一般都比其額定電流大幾倍，且晶閘管芯片抗電流沖擊能力較差，建議您在選取模塊電流規格時應留出適當裕
量。推薦選擇如下:
阻性負載:模塊標稱電流應為負載額定電流的2倍。感性負載:模塊標稱電流應為負載額定電流的3倍。
2、導通角要求
模塊在較小導通角時(即模塊高輸入電壓、低輸出電壓)輸出較大電流，這樣會使模塊嚴重發熱甚至燒毀。這是因?yàn)樵诜钦也顟B(tài)下用普通儀表測
出的電流值，不是有效值，所以，盡管儀表顯示的電流值并未超過模塊的標稱值，但有效值會超過模塊標稱值的幾倍。因此，要求模塊應在較大導通
角下(100度以上)工作。
3、控制電源要求
(1) 電壓為DC12V+0.5V;紋波電壓≤30mV;輸出電流≥1A; .
(2)可以采用開關電源，也可采用線性電源(即變壓器整流式穩壓電源)。開關電源外殼應帶屏蔽罩。線性電源要求濾波電容≥2200μf/25V。
(3)控制電源極性要求正確接入模塊控制端口，嚴禁反接。否則將燒壞模塊控制電路。
4、使用環境要求
(1)工作場所環境溫度范圍: -25°C~ +45°C。
(2)模塊周圍應干燥、通風、遠離熱源、無塵、無腐蝕性液體或氣體。
5、其它要求
(1)當模塊控制變壓器負載時，如果變壓器空載，輸出電流可能會小于晶閘管芯片的擎住電流，導致回路中產生較大直流分量，嚴重時會燒掉保險
絲。為了避免出現上述情況，可在模塊輸出端接-固定電阻， -般每相輸出電流不小于500mA (具體數據可根據試驗情況確定)。
(2)小規格模塊主電極無螺釘緊固,極易掀起折斷，接線時應注意避免外力或電纜重力將電極拉起折斷。
(3)嚴禁將電纜銅線直接壓接在模塊電極上，以防止接觸不良產生附加發熱。
(4)模塊不能當作隔離開關使用。為安全,模塊輸入端前面需加空氣開關。
(5)測量模塊工作殼溫時，測試點選擇靠近模塊底板中心的散熱器表面?？蓪⑸崞鞅砻嬉韵聶M向打一深孔至散熱器中心， 把熱電偶探頭插到孔
底。要求該測試點的溫度應≤80°C。
