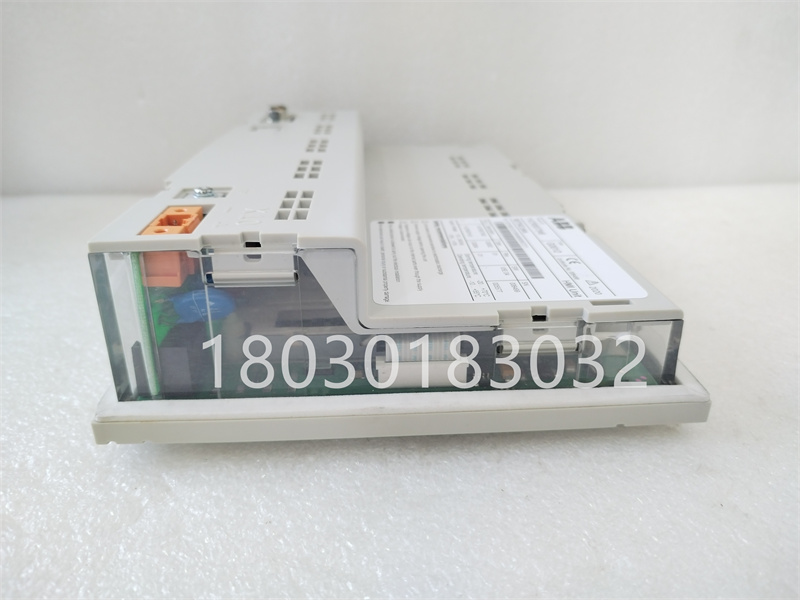

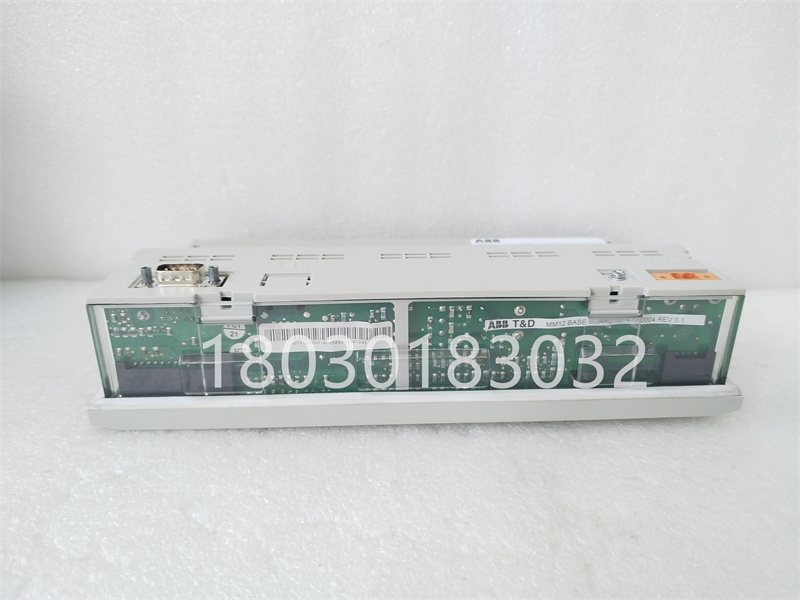

ABB REF542plus 多功能保護和控制單元
產品概述ABB REF542plus 是一款集保護、控制、測量、通信和監視功能于一體的多功能保護和控制單元，廣泛應用于中壓配電網絡（通常電壓等級為 6.6kV - 36kV）。它屬于 ABB Relion? 產品家族中的“饋線保護與控制”類別，是中壓配電網自動化和智能化的核心元件。
核心功能與技術特點
多功能集成
保護功能：支持多種保護方案，包括過流保護、反時限過流保護、接地故障保護、電壓保護、差動保護等，用戶可通過軟件配置實現多達 24 種保護方案。
控制功能：支持本地和遠程斷路器、隔離開關的分合閘控制，以及可編程邏輯控制（PLC），用于實現本地自動化（如聯鎖、順序控制、備用電源自動投切）。
測量功能：高精度測量三相電流、電壓、頻率、有功功率、無功功率、視在功率、功率因數、電能等。
通信與集成能力：支持 IEC 61850、Modbus、Modbus TCP 等標準協議，提供以太網、RS485 等接口，可無縫集成至 ABB 或第三方變電站自動化系統。

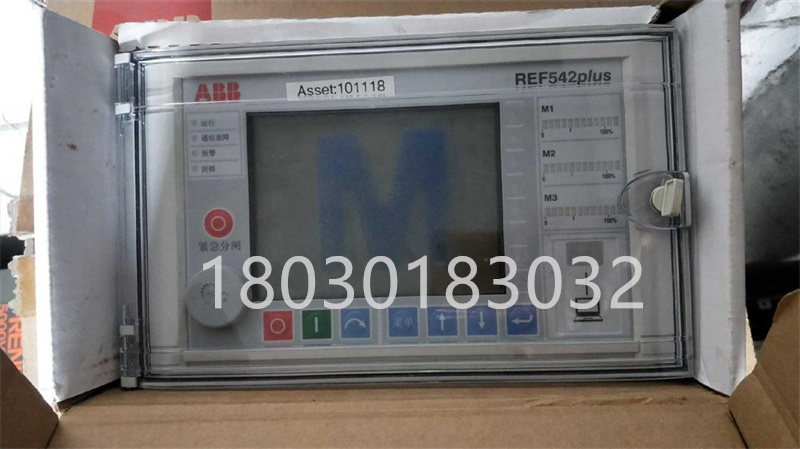

圖形化人機界面（HMI）
高清晰度顯示：采用大屏幕 LCD，支持中文界面，可實時顯示一次系統單線圖、測量值、事件記錄等信息。
觸摸屏操作：支持參數配置、報警確認、控制操作（如分合閘），操作邏輯直觀易用。
多語言支持：適配全球用戶需求，提升本地化體驗。
自診斷與維護
狀態監控：實時監測開關設備狀態（如彈簧儲能時間、跳閘線圈回路）、電流/電壓輸入斷線等異常。
事件記錄：存儲故障錄波、操作日志，便于事后分析與運維決策。
維護建議：定期檢查接線松動、電源電壓穩定性，提供維護記錄模板，降低故障風險。
應用場景
配電網與變電站：快速切除故障區域，保障系統可靠性；保護變壓器、斷路器等關鍵設備。
工業電力系統：保護制造業、化工廠等場景的電機、開關設備免受過載、短路故障影響。
新能源領域：適用于風力發電、太陽能逆變器的電力保護，確保清潔能源系統的穩定運行。
基礎設施：保護醫院、數據中心等關鍵設施的供電，避免因電力故障導致的業務中斷。
技術參數
額定電壓：支持中壓和低壓電力系統。
通信接口：支持 IEC 61850、Modbus、PROFIBUS 等多種通信協議，配備光纖接口。
顯示界面：配備 HMI 圖形用戶界面，支持中文顯示。
防護等級：符合工業級防護標準，適應惡劣環境。
安裝方式：支持導軌安裝或面板安裝，便于集成到現有系統中。
ABB REF542plus 以其強大的多功能集成、靈活的配置能力和高可靠性設計，成為中壓配電網絡中不可或缺的保護和控制裝置，廣泛應用于變電站自動化、工業電力系統、新能源領域和基礎設施等多個領域。
ABB REF542plus 支持的保護方案
ABB REF542plus 提供了多種保護方案，適用于不同的中壓配電網絡需求。以下是其支持的主要保護方案：
過流保護：
定時限過流保護：支持相電流和零序電流檢測。
反時限過流保護：提供四種電流-時間特性曲線（正常反時限、非常反時限、極端反時限、長時反時限）。
方向過流保護：支持電壓存儲和虛擬電壓功能，即使電壓互感器/傳感器附近發生故障，也能產生方向判定信號。
電壓保護：
過壓保護：防止電壓過高對設備造成損害。
欠壓保護：確保電壓過低時及時采取措施。
電壓不平衡保護：監測電壓不平衡情況，保障電網穩定性。
差動保護：
接地故障保護：
熱保護：
電纜熱保護：基于溫度或電流積分算法，防止電纜過載。
變壓器熱保護：保護變壓器免受熱過載影響。
電動機熱保護：防止電動機因過載而損壞。
其他保護功能：
反向功率保護：防止反向功率對系統造成損害。
同步檢查：確保設備在同步狀態下運行。
遠距離保護：適用于輸電線路故障檢測。
ABB REF542plus 的保護功能通過其先進的微處理器技術實現，能夠?qū)崟r(shí)監測系統電壓、電流、頻率等參數，一旦檢測到異常值，將自動執行預定的保護動作。這些保護方案的配置可通過軟件功能模塊輕松完成，滿足不同應用場景的需求。
